本管更生

インシチュフォーム工法

インシチュフォーム工法とは

 既設管内に熱硬化性樹脂を含浸したライナーバックを水圧もしくは空気圧にて既設管渠内に反転、または引き込みにて挿入後、
温水あるいは蒸気にて樹脂を硬化させ既設管路の中に全く新しい管路を構築する工法です。

 使用するライナーバッグは、柔軟性に富み既設管の形状にとらわれることなく、曲がった管路でも施工が容易です。
さらに、耐久性・耐食性に優れているため管路の寿命を飛躍的に向上させることができます。

 本工法は1971年にイギリスで開発・施工されて以来、常に先進技術を導入し改良を加え、欧米をはじめ
世界30ヶ国以上で施工されています。その優れた品質と高い信頼性で総布設延長は40,000kmを超え、
世界で最も豊富な実績と歴史を持つグローバルな工法です。また、現在各種開発されている反転工法による埋設管路の
更新更生工法のルーツでもあります。

 日本には1986年に導入され、1991年には他工法に先駆けて日本下水道事業団の技術審査証明を、2004年には本管工法、
2005年には部分補修工法の(公財)日本下水道新技術機構の建設技術審査証明書を取得し、2007年には形成工法、空気反転工法、
蒸気硬化を加え、2010年にはノンスチレン樹脂、2015年には高強度ガラスライナーを追加しております。
 インシチュフォーム工法は、豊富な材料バリエーションにより下水・上水・農業用水・工業用水・排水など、
あらゆる管路の更新更生に広く利用されています。

インシチュフォーム工法の特徴

技術情報1
1.管種や劣化の程度を問わず強度、耐震性の向上が可能

 管種に関わらず既設管のあらゆる劣化状況に応じて、内面の腐食対策から管路の強度回復を含む全機能の更新更生(自立管)が可能です。
さらに構築された更生管は、伸縮性、曲げ性能を有し、途中に継手のない一体構造管路となり、新設の既設管同等の強度確保が可能なため、
耐震性の向上が可能です。

2.最適な工法の採用による優れたコストパフォーマンス

 豊富な工法バリエーションと材料バリエーションにより最適工方法を選定できるため、費用対効果に優れ経済的です。

3.あらゆる流体、形状、管径に対応

 硬化した樹脂が新しい連続した管路を構築するため、下水・上水、農水・工業用水などあらゆる流体に適応。
また、しなやかなライナーバッグは円形・卵形、馬蹄形から矩形断面まで、既設管路のあらゆる形状に対応するとともに、
100mm程度の小口径から2600mmの大口径まで施工できます。

4.流下・通水能力が向上

 新設管路は既設管内面に密着するため、断面ロスが少なく、粗度係数の向上により、流水能力を向上させることができます。

5.安定した品質を確保し、管路の寿命を飛躍的に向上(50年耐久性)

 適正な圧力・温度管理の下に、温水または蒸気を利用してライナーバッグを硬化させるため、均一かつ高品質な管路を構築します。
新設管路は50年後のクリープを想定して設計され、耐久性、耐薬品性の向上、ならびに既設管の腐食を防止し、
管路の寿命を半永久的に向上させます。

6.曲がり管路、長距離施工、短時間施工が可能

 反転工法では鉛直や水平曲がりを始め、伏せ越し管路施工、継手部の段差施工が可能です。
特に水圧反転工法では水の浮力、推進力を利用し、長距離施工に優位性があります。短距離のまっすぐな管路では、
ライナーバックを引き込む形成工法、および蒸気硬化の選定により短時間での施工が可能となり、
交通規制や断水時間を大幅に短縮することができます。

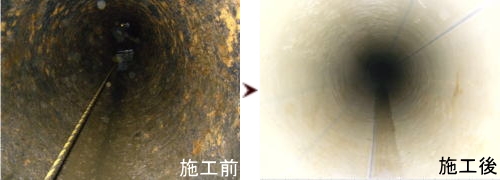

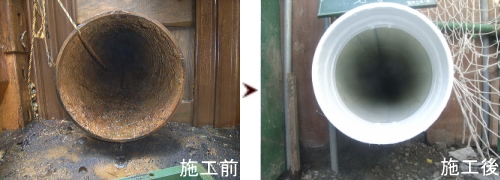

施工実績

技術情報2

工事種目:上水管(反転工法)更生工事
管 種 :φ450mm 鋳鉄管630m



技術情報2

工事種目:農業用水管(反転工法)更生工事
管 種 :φ1100mm コンクリート管50m



技術情報2

工事種目:上水管(反転工法)更生工事
管 種 :φ1100mm 印籠型鋳鉄管219m



技術情報2

工事種目:下水道管(形成工法)更生工事
管 種 :φ400mm コンクリート管994m



技術情報2

工事種目:工業用水管(反転工法)更生工事
管 種 :φ600mm 鋳鉄管542m
